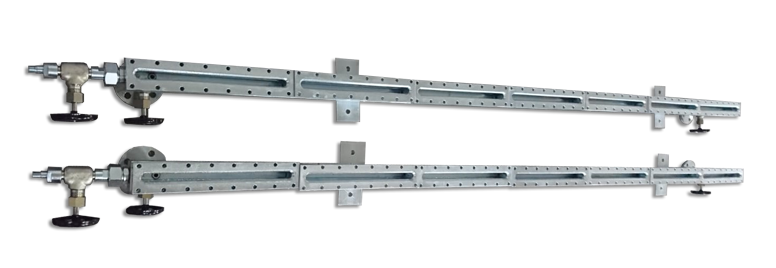

Płynowskaz refleksyjny TYP 716

Zastosowanie

Wodowskaz kołnierzowy z ramką refleksyjną jest wodowskazem nieprzechylnym przykotłowym, służącym do wskazywania poziomu cieczy w zbiornikach ciśnieniowych o ciśnieniu nominalnym 4,0 MPa. Przeznaczony jest do kotłów parowych o temperaturze roboczej 523K (250°C).
Płynowskaz refleksyjny TYP 716

Budowa

Wodowskaz składa się z ramki refleksyjnej oraz dwóch głowic kołnierzowych z zamontowanymi zaworami kwasoodpornymi zaporowymi o ciśnieniu 42,0 Bar, temperaturze 250°C, 3/4" obustronnie gwintowanych M22x1,5. Połączenia gwintowe uszczelnione są pierścieniami miedzianymi Cu 22x18x2. Głowice wodowskazów wykonane są w dwóch wersjach: prawej i lewej. Kołnierze obrotowe o 360°. Całość wodowskazu jest cynkowana. Wodowskazy dostarczane są po próbach ciśnieniowych. Maksymalne ciśnienie robocze 2,5 MPa.

Wyrób obejmuje wersje

L=340,
L=360,
L=400,
L=450,
L=500,
L=550.

Wykonujemy również płynowskazy refleksyjne w niestandardowych rozmiarach.
